H-palkki

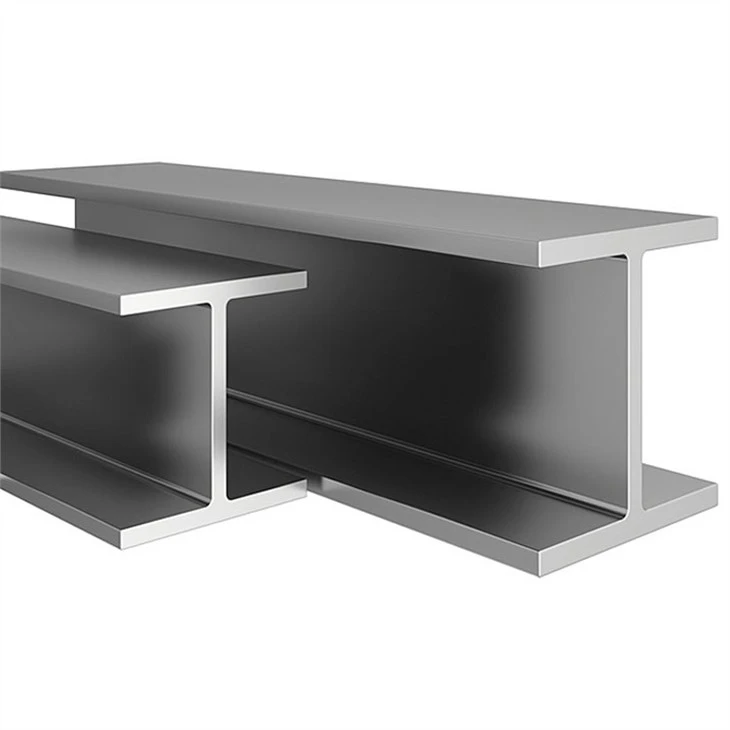

H Teräspalkit HEA/HEB ovat hyvin yleisesti käytetty teräsprofiilityyppi. Palkit, joita kutsutaan muuten "H"-profiileiksi, mannerpalkkeiksi tai HEA/HEB-palkiksi, on saatavana useissa materiaalilajeissa, yleisimmät ovat EN 10025 S275 ja S355. H-profiilit näyttävät samanlaisilta kuin I-profiilit, mutta laippa on leveämpi.

Lähetä kysely

Tuotteen esittely

HEA&HEB-palkkien esimerkkikoko

HEA-palkkien koot ja mekaaniset ominaisuudet

HEA-palkkien koot					Paino (kg/m)	Poikkipinta-ala (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

HEB-palkkien koot ja mekaaniset ominaisuudet

HEB-palkkien koot					Paino (kg/m)	Poikkipinta-ala (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

Tuotteen kuvaus

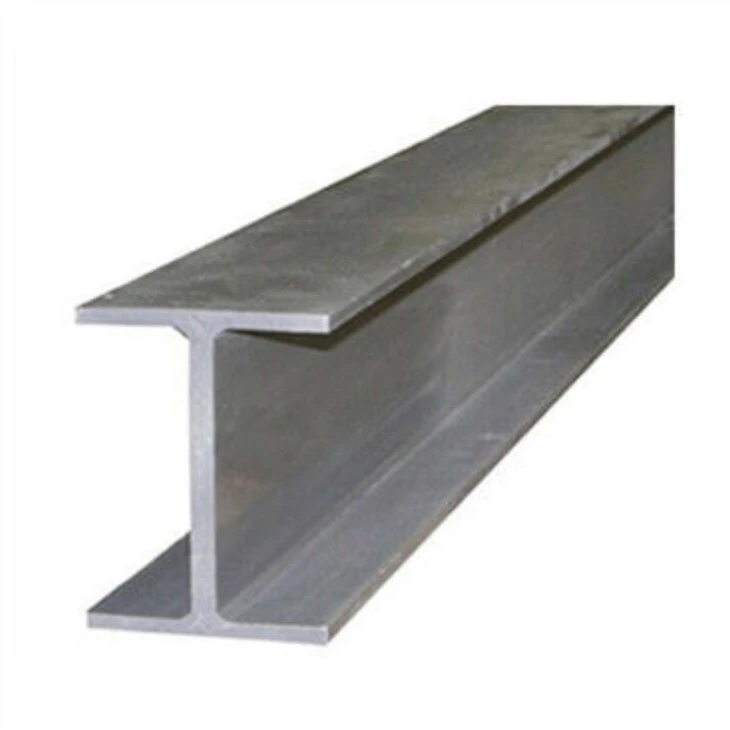

Poikkileikkausmuoto on samanlainen kuin taloudellinen poikkileikkausprofiili isosta latinalaisesta kirjaimesta H, joka tunnetaan myös yleisteräspalkkina. H-muotoisen teräksen poikkileikkaus koostuu yleensä kahdesta osasta, uuman ja laipan, tunnetaan myös kuten vyötärö ja reuna.

H-palkkia käytetään laajalti, pääasiassa: erilaisissa siviili- ja teollisuusrakennusrakenteissa; erilaiset laajajänteiset teollisuuslaitokset ja nykyaikaiset korkeat rakennukset, erityisesti teollisuuslaitokset alueilla, joilla on usein seismiset toiminnot ja korkean lämpötilan työolot; vaativat suurta kantavuutta ja poikkileikkausta Suuret sillat, joilla on hyvä vakaus ja suuret jännevälit; raskas varustus; moottoritiet; laivojen luurangot; kaivostuki; säätiön käsittely ja padon suunnittelu; erilaisia koneen osia.
